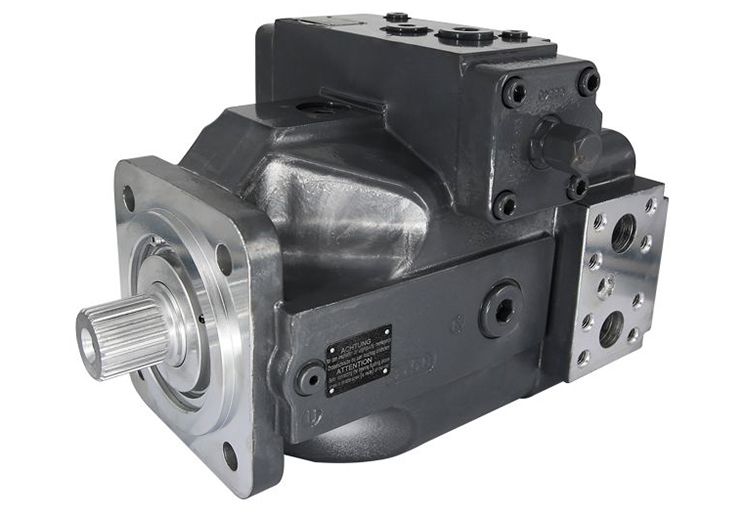

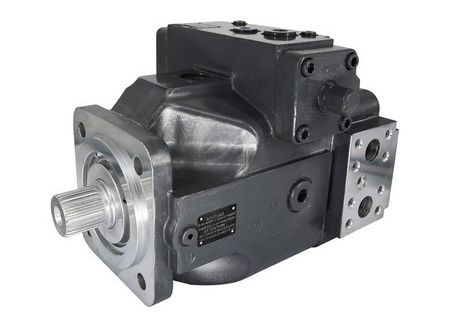

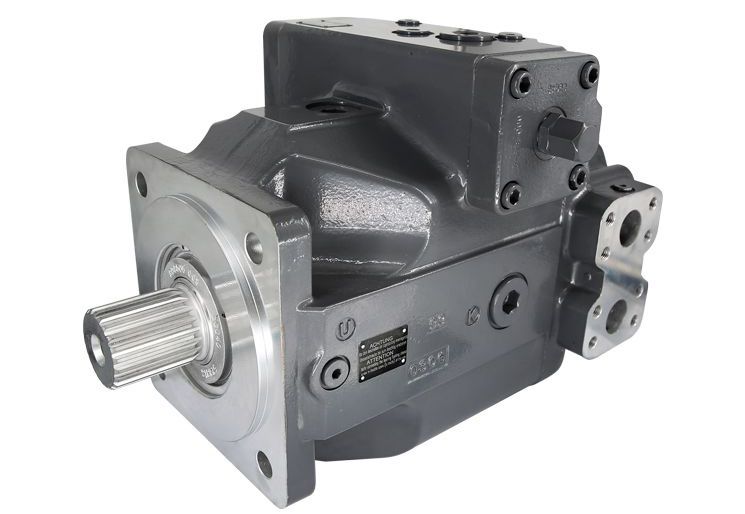

K4VSM系列轴向柱塞变量马达专为高压工程机械设计，设计理念采用斜缸孔结构、球阀、大直径流道、轴传动结构。 该产品适用于开式和闭式回路静液压传动。
特点
- 通轴变量柱塞马达，高刚性壳体和整体摇摆式斜盘，专为开式和闭式油路中的静压传动而设计，可变流量与 转速成比例，适合变转速驱动；
- 比例调速马达，电控调节斜盘角度，可以无级改变输 出转速；
- 通轴传递100%扭矩，可串泵组合，更高的功率/重量比；
- 球面配流，无级变量，最大排量限制设定50%Vmax~Vmax；
- 可视摆动角指示器，更方便判断泵的工作状态；
- 适应高可靠、高压力、长寿命和宽变速要求的设备驱动
技术参数表
| 规格 | | | | ||||||
| 排量 | Vg | cm | 40 | 71 | 125 | 180 | 250 | 355 | 500 |
| 最高转速 | n最高连续 | rpm | 3700 | 3200 | 2600 | 2400 | 2200 | 2000 | 1800 |
| n最高连续 | rpm | 4000 | 4000 | - | - | - | - | - | |
| 最大流量(nmax 时） | qv max | L/min | 148 | 227 | 325 | 432 | 550 | 710 | 900 |
| 扭矩常数 | TK | Nm/bar | 0.64 | 1.13 | 1.99 | 2.86 | 3.97 | 5.63 | 7.95 |
| 扭矩(Δp=350 bar 时) | 223 | 395 | 696 | 1002 | 1391 | 1976 | 2783 | ||
| 注油量 | L | 0.4 | 2 | 3 | 5 | 7 | 9 | 11 | |
| 驱动轴转动惯量 | J | kgm2 | 0.0043 | 0.0121 | 0.0300 | 0.0500 | 0.0959 | 0.1500 | 0.3325 |
| 实际起动扭矩 当n=0 rpm(Δp=350 bar 时) | Nm(近似值) | - | - | 320 | 460 | 564 | 800 | 1127 | |
| 重量 | m | Kg | 42 | 60 | 107 | 112 | 220 | 235 | 335 |
产品应用

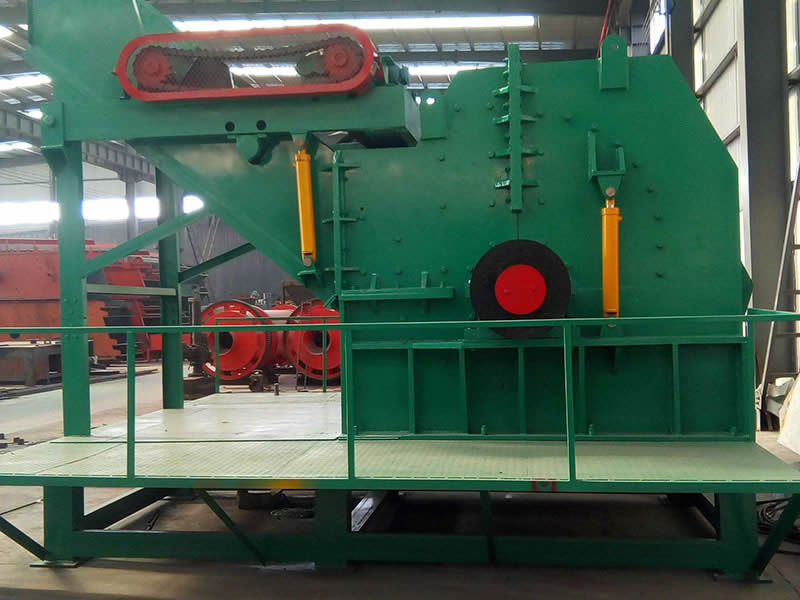

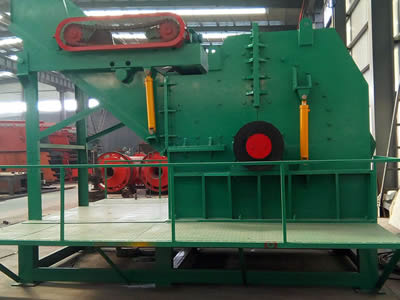

金属破碎机

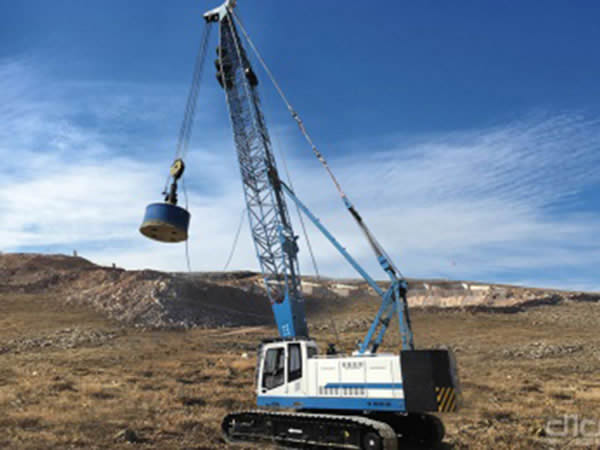

强夯机
