变量柱塞泵-开式回路 K4VSO
变量柱塞泵-开式回路 K4VSO 变量柱塞泵-开式回路 K4VSO 变量柱塞泵-开式回路 K4VSO

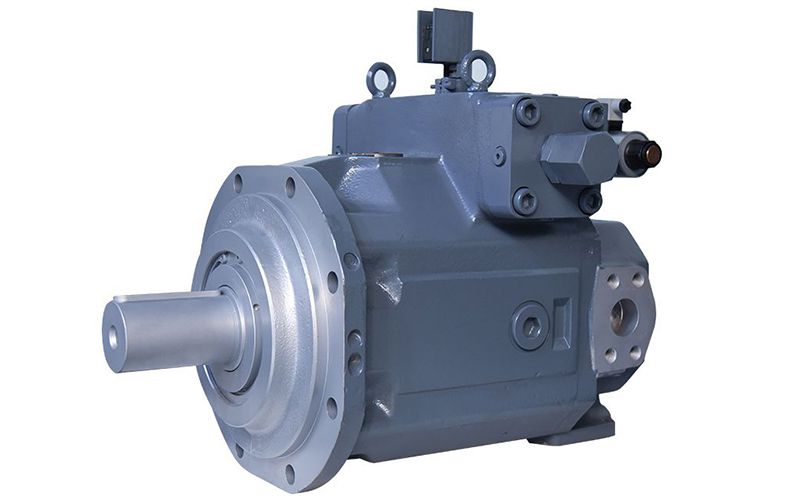

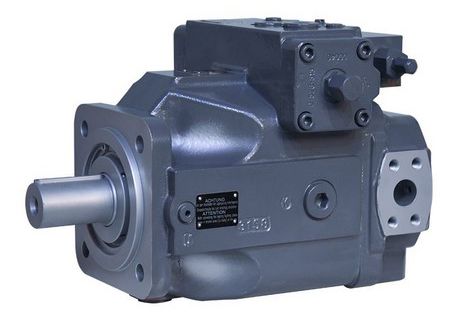

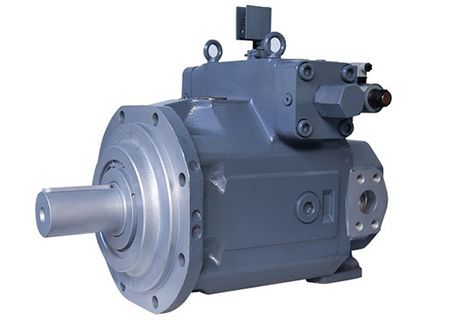

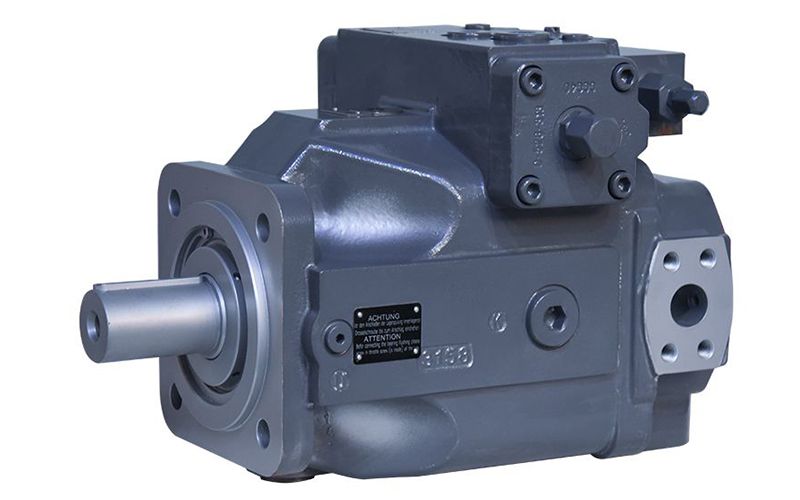

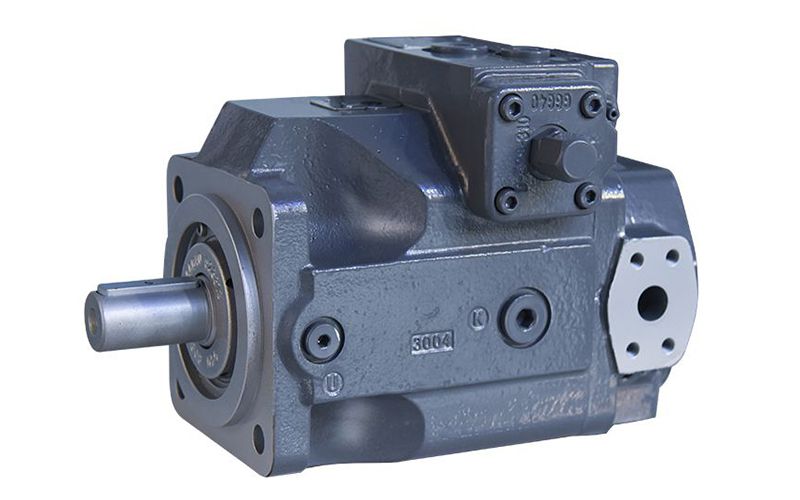

K4VSO(替代A4VSO)变量柱塞泵-开式回路

  • 适用于工业应用的高压泵
  • 规格 40ml/r-500ml/r
  • 系列 1、2 和 3
  • 公称压力 35MPa
  • 峰值压力 42MPa
  • 开式回路
在线留言 PDF下载 3D视频下载
特点
  • K4VSO 斜盘结构轴向柱塞变量泵，为开式回路液压驱动设计
  • 泵的流量正比于泵的转速及排量，调节斜盘倾角排量可无级调节
  • 优良的吸入特性
  • 噪音低，寿命长
  • 驱动轴能承受轴向及径向负载
  • 叠加式设计，优良的功率/重量比
  • 控制响应时间短
  • 通轴结构，可形成组合泵
  • 有斜盘角度指示器
  • 安装位置可选
  • 可选用HF液体工作，但运行参数有所降低
技术参数表
排量 40 71 80 125 180 200 250 300 355 370 500
排量 Vg max cm3 40 71 80 125 18 200 250 300 355 370 500
转速 no max r/min 2600 2200 2200 1800 1800 1700 1500 1500 1500 1500 1320
最高转速 no max zul. r/min 3200 2700 2700 2200 2100 2000 1800 1700 1700 1700 1600
流量 nE=1500r/min L/min 60 107 121 186 270 283 375 450 532 555 750
功率 nE=1500r/min kW 35 62 70 109 158 166 219 262 311 324 437
扭矩 ng max Nm 64 113 113 199 286 286 398 478 564 588 795
重量 kg 39 53 53 88 102 102 184 184 207 207 320
最大轴向力 N 600 800 800 1000 1400 1400 1800 2000 2000 2000 2000
最大径向力 N 1000 1200 1200 1600 2000 2000 2000 2200 2200 2200 2500
描述
  • 为了保证无故障的高效工作，在设计系统期间应根据工况仔细选择液压系统的液压油，大部分矿物油基在某种程度上均适用于轴向柱塞元件，它们的应用取决于水基含量、粘度与温度关系，并考虑氧化和腐蚀保护、材料相容性、空气和水分离特性。
  • 为了保证设备有更长的使用寿命，必须进行良好而可靠的过滤。
    油液中的硬颗粒污染不得超过以下等级: 等级9--按NAS1638.等级6--按SAE.等级18/15--按ISO/DIS4406；
    在油液温度很高时，最低清洁度为: 等级8-NAS1638.等级5--按SAE.等级17/14--按ISO/DIS4406。
  • 为了正确选择液压油，必须知道与环境温度有关的工作温度:在闭路回路中这是回路温度，在开式回路这是油箱温度。
  • 注意:漏油(壳体漏油)温度受压力和转速的影响，总是高于回路温度，然而要求回路中任何温度不得超过90℃。
    如果由于极端恶劣的工作环境造成较低或较高的使用温度，而不能维持上述条件时，订货请询问我公司技术部。
  • 泵的进油口压力(绝对压力)处须≥0.08MPa，泄油压力(壳体内允许的最高压力)为0.4MPa(绝对压力)，壳体内压力值必须大于或等于作用在轴密封件上的外部压力值。
  • 安装位置:一般要求液压泵/马达安装位置、壳体上边缘低于油箱最低液面。若安装需在油面以上，请在订货时提出。
  • 安装联轴器:平键泵轴与联轴器的安装，必须采用热装法安装。将与泵轴配合的联轴器端放入≤90℃ 的热油池中加热40分钟，待轻松放入泵轴后，用水快速冷却，再锁紧平键处紧定螺钉。严禁安装联轴器时敲击主轴造成轴承损坏，严禁从主轴吊装或搬运油泵。

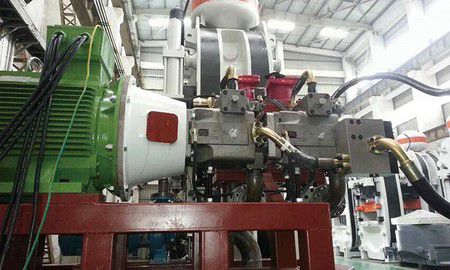

产品应用

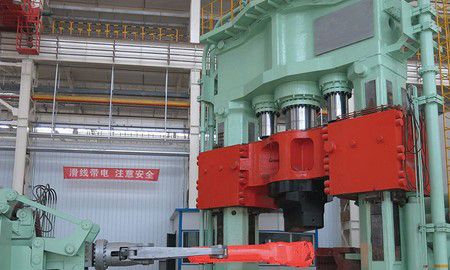

  • 锻压行业锻压行业
  • 工程机械行业工程机械行业

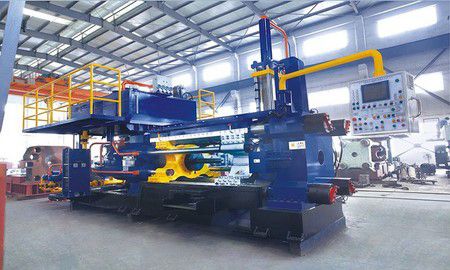

  • 挤压机行业挤压机行业
  • 建材陶瓷行业建材陶瓷行业

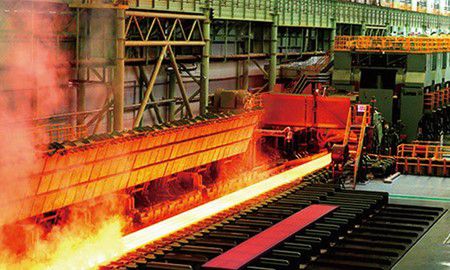

  • 冶金行业冶金行业
