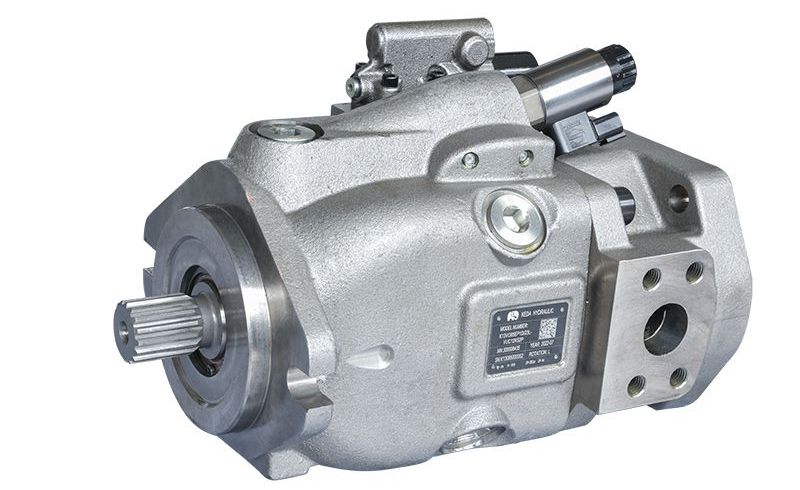

变量柱塞泵-开式回路 K10VO

K10VO (替代A10VO)变量柱塞泵-开式回路

  • 适用于具有中压要求的设备
  • 规格 10-100
  • 公称压力 250 bar
  • 最大压力 315 bar
  • 开式回路
在线留言 PDF下载 3D视频下载
特点
  • 带斜盘结构的变量轴向柱塞泵，用于开式回路中的液压传动；
  • 流量与传动速度和排量成正比；
  • 通过调节斜盘的旋转角度，可实现流量的无级调节；
  • 功率重量比理想、结构尺寸紧凑；
  • 噪音等级低；
  • 出色的吸油特性；
  • 长久的使用寿命；
  • 控制方式多样、控制响应时间短；
  • 带有通轴驱动结构
技术参数表
规格 10 18 28 45(H) 63 71(H) 72 85 100(H) 140(H)
每转几何排量 qv.max mL/r 10.5 18 28 45 63 71/71.1 72 85 100 140
转速(ps,abs=1bar) qv.max nmax rpm 3600 3300 3000 2600 (3000) 2600 2200/2550 (2550) 2600 2500 2000(2300) 2300(2300) 1800/2200 (2050)
qv nmax,all rpm 4320 3900/ 3960 3600 3100/3120 (3300) 3140 2600/Δ(2800) 3140 3000 2400/Δ\ 2500(2500) 2100/Δ(2200)
最大流量 nmax Qv,max L/min 37 59 84 117(135) 163 156/181 (178) 187 212 200/230 \230(230) 252/308 (287)
nE QVE L/min 15 27 42 68 95 107 108 128 150 210
最高功率(ΔpN) nmax Pmax kW 16 30\25 39\35 55/49(63) 68 73/85(83) 77 89 93/107\96 (107) 118/144 (134)
nE PE kW 7 12.6\11 20\18 32\28 39 50 45 53 70\62 98
扭矩(qv,max ) ΔpN Tmax Nm 42 80\71 125\111 200\179 250 316/317 321 338 445/446\398 623/624
ΔpE T Nm 17 30\29 45 72 100 113 114 135 159 223
最大输入扭矩 S型 TE,max Nm 126 124 193 319 630 626 630 1157 1104\1157 1620
R型 TE,max Nm - 160 250 400 650 644 650 1215 -\1215 -
U型 TE,max Nm 60 59 105 188 306 300 306 628 595\628 Δ
W型 TE,max Nm - - 140 220 396 394 383 650 636\650 Δ/1220
P型 TE,max Nm 90 -\188 -\137 -\200 - - - - -\857 -
最大输入扭矩 S型 TD,max Nm - 108 160 319 484 492 484 698 778\698 1266
R型 TD,max Nm - 120 176 365 484 548 484 698 -\Δ -
U型 TD,max Nm - 59 105 188 306 Δ/300 306 628 595\628 -\Δ
W型 TD,max Nm - - 140 220 396 Δ 383 650 636\650 -/1220
主轴旋转刚度 S型 C kNm/rad 9200 11087 22317 37500 6550 71884 65500 143000 121142\ 143000 169537
R型 C kNm/rad - 14850 26360 41025 69400 76545 69400 152900 -\152900 -
U型 C kNm/rad 6800 8090 16695 30077 49200 52779 49200 102900 101847\ 117900 Δ
W型 C kNm/rad - - 19898 34463 54000 57460 5400 117900 72 165594
P型 C kNm/rad 10700 -\13100 -\Δ -\Δ 66 76 95 125 72 -
总转动惯量 J kgm2 0.0006 0.00093 0.0017 0.0033 0.0056 0.0083/ 0.0087 0.0056 0.012 0.0167 0.0242
最大角加速度 α rad/s2 8000 6800 5500 4000 3300 3300/2900 3300 2700 2700/2400\Δ 2700/2000
壳体容积 V L 0.2 0.4\0.25 0.7\0.3 1.0\0.5 0.8 1.6 0.8 1 2.2/Δ 3.0
近似重量 单泵 m kg 8 12\11.5 15 21\18 22 33/36.5 22 36 45/55\Δ 60/70
串泵 m kg - Δ\13 Δ\18 Δ\24 28 Δ/47 28 45 Δ/69\Δ Δ/73
描述

K10VO是带斜盘设计的轴向柱塞旋转组的变量泵，在开式回路中由液力驱动的变量泵。流量与驱动速度和排量成正比。通过控制摇摆可无级改变流量。对于斜盘式轴向柱塞装置，柱塞在传动轴上轴向布置。在开式回路中，液压油从油箱流向液压泵，在液压泵中，液压油被输送给液压马达。从液压马达，液压油直接流回油箱

产品应用
  • 矿卡矿卡
  • 挖掘机挖掘机
  • 起重机起重机
