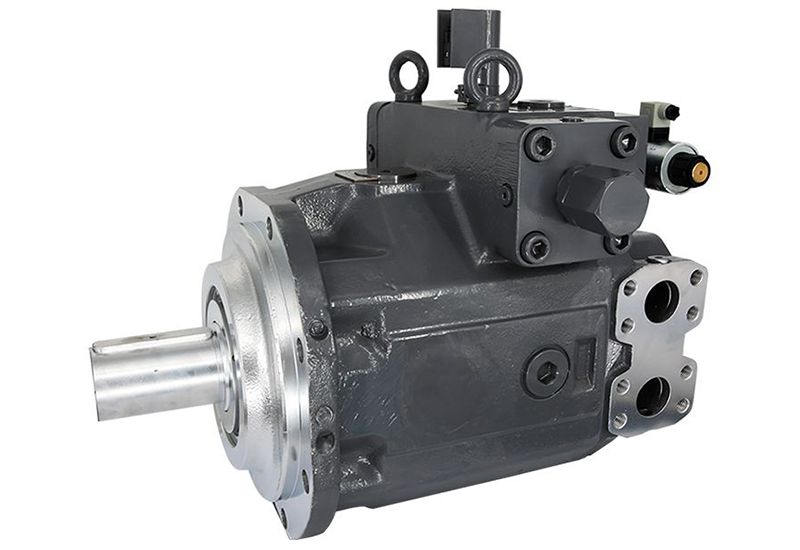

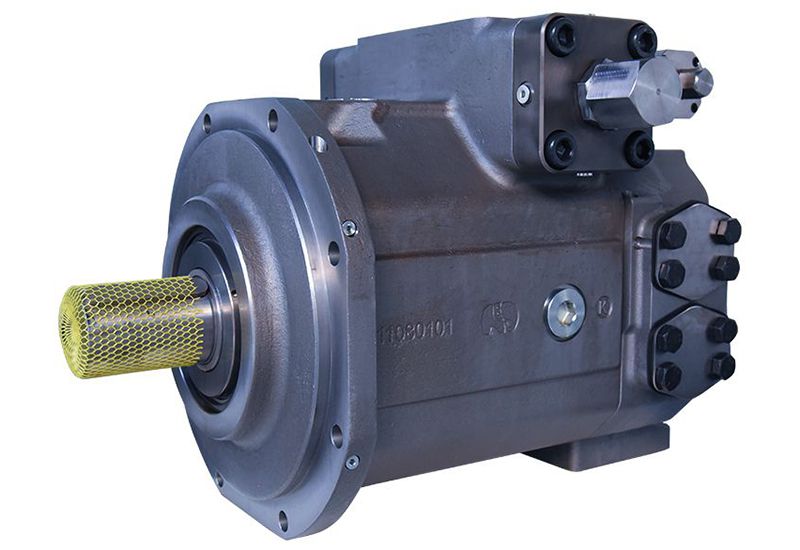

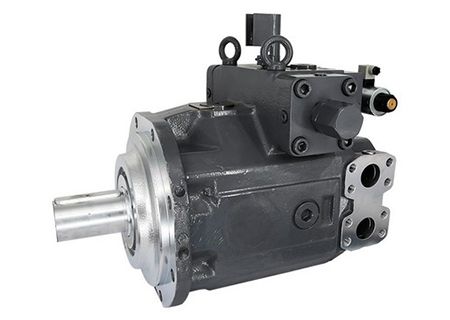

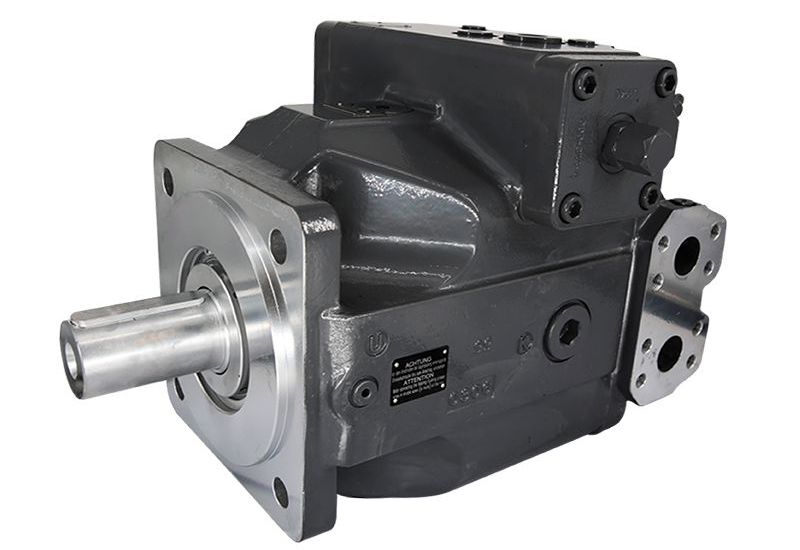

K4VSG (替代A4VSG型号 10系列、22系列)变量柱塞泵-闭式回路

  • 牢固耐用的高压泵，适用于工业应用
  • 规格: 40-1000
  • 公称压力 350bar
  • 最大压力 400bar
  • 闭式回路
在线留言 PDF下载 3D视频下载
特点
  • 低噪音等级
  • 长久的使用寿命
  • 传动轴能够吸收轴向力和径向力
  • 高功率/重量比
  • 模块化设计
  • 响应时间短
  • 可以使用通轴传动和泵组合
  • 泵的可摆角度指示器
  • 可选安装位置
  • 使用HF介质的泵只能在相对减少的工况下工作
技术参数表
规格 40 71 125 180 250 355 500 750 1000
排量 Vg max cm³ 40 71 125 180 250 355 500 750 1000
最高转速 nmax rpm 3700 3200 2600 2400 2200 2000 1800 1600 1600
最大流量 at nmax Qmax L/min 148 227 325 432 550 710 900 1200 1600
at nE=1500rpm L/min 60 107 186 270 375 533 750 1125 1500
最大功率(Δp=350 bar) at no max Po max kW 86 132 190 252 321 414 525 700 933
at nE=1500rpm kW 35 62 109 158 219 311 438 656 875
最大扭矩(Δp=100 bar) at Vg max Tmax Nm 223 395 696 1002 1391 1976 2783 4174 5565
扭矩(Δp=100 bar) at Vg max T Nm 64 113 199 286 398 564 795 1193 1590
驱动轴转动惯量 J kgm2 0,0049 0,0121 0,03 0,055 0,0959 0,19 0,3325 0,66 1,20
壳体容积 L 2 2,5 5 4 10 8 14 19 27
近似重量(带EO1控制和阀块的泵) m kg 47 60 100 114 214 237 350 500 630
最大轴向力 ±Fax max N 600 800 1000 1400 1800 2000 2000 2200 2200
最大径向力 Fq max N 1000 1200 1600 2000 2000 2200 2500 3000 3500
描述

K4VSG是一种变量泵，具有轴向柱塞旋转组斜盘设计，用于封闭回路中的静液压驱动。流量与驱动速度和排量成正比。通过控制斜盘可无级改变流量。对于具有斜盘设计的轴向柱塞单元，柱塞是相对于驱动轴轴向布置的。在闭合回路中，液压液从液压泵流向液压马达，然后从液压马达直接返回液压泵。然后有一个高压侧和一个低压侧，可以根据负载变化。主要应用盾构机、矿机、陶瓷压机、冶金等行业机械。

产品应用

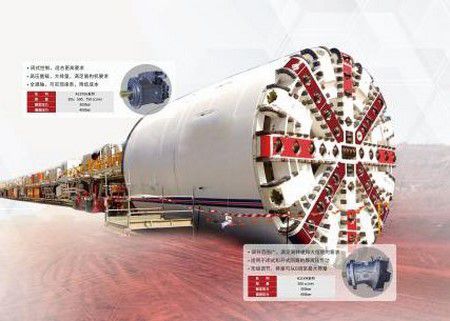

  • 盾构机盾构机

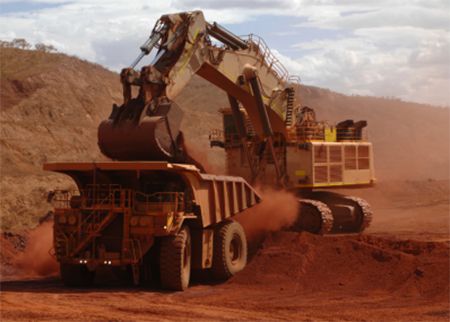

  • 矿机矿机

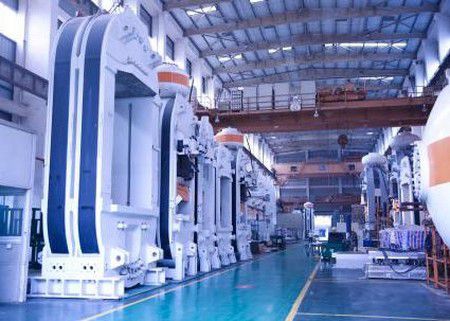

  • 陶瓷压机陶瓷压机

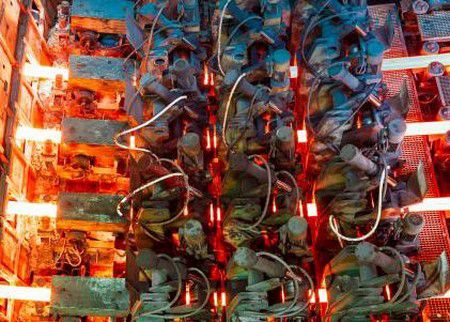

  • 冶金冶金
