特点
- 通轴驱动，用于安装公称规格相同的其他泵
- 低工作噪音
- 使用寿命长
- 控制响应时间较短
- 出色的吸油特性
- 2 个泄油口
技术参数表
| 数据表(不考虑机械效率ηmh和容积效率的理论ηv理论值;数据四舍五入) | ||||||
| 规格 | 10 | |||||
| 排量 | Vg max | cm³ | 10.5 | |||
| 在 Vgmax时最高转速1) | no max | r/min | 3600 | |||
| 最高转速(转速极限) | Inlet pressure paba increase or Vg<Vg max | no max zul | r/min | 4300 | ||
| 最大流量 | no max | qv max | L/min | 37 | ||
| nE=1450r/min | L/min | 15 | ||||
| 最大功率(Δp=250bar) | no max | Po max | kW | 16 | ||
| nE=1450r/min | kW | 6.5 | ||||
| 最大扭矩(Δp=250bar) | Vgmax | Tmax | Nm | 42 | ||
| 驱动轴上的惯性矩 | J | kgm2 | 0.0006 | |||
| 壳体容积 | L | 0.2 | ||||
| 重量(无油时) | m | kg | 8 | |||
| 驱动轴上允许最大轴向力 | Fax max | N | 400 | |||
| 驱动轴上允许最大径向力2) | Fq max | N | 250 | |||
| 上述数据在S口进口压力为绝对压力1bar时有效。如排量减少或进口压力增加，则转速可增加至最大转速极 | ||||||
| 数据表(不考虑机械效率ηmh和容积效率的理论ηv理论值;数据四舍五入) | ||||||
| 规格 | 18 | |||||
| 排量 | Vg max | cm³ | 18 | |||
| 在 Vgmax时最高转速1) | no max | r/min | 3300 | |||
| 当进口压力 Pabs 增加或 Vg<Vg max 时的最高转速（转速极限） | no max | r/min | 3900 | |||
| 最大流量 | no max | qo max | L/min | 59.4 | ||
| nE=1500r/min | L/min | 27 | ||||
| 最大功率(Δp=250bar) | no max | Po max | kW | 27.7 | ||
| nE=1500r/min | kW | 12.6 | ||||
| 在Vg max时的最大扭矩(Δp=280bar) | Mmax | Nm | 80.1 | |||
| 在Vg max时的最大扭矩 (Δp=100bar) | M | Nm | 28.6 | |||
| 驱动轴上的惯性矩 | J | kgm2 | 0.00093 | |||
| 壳体容积 | L | 0.4 | ||||
| 重量(无油时) | m | kg | 12 | |||
| 驱动轴上允许最大轴向力 | Fax max | N | 700 | |||
| 驱动轴上允许最大径向力2) | Fq max | N | 350 | |||
| 1)上述资料在SO进口压力为绝对压力1bar时有效。 | ||||||
| 2)如遇更大的径向力，请向我们咨询 | ||||||
| 数据表(不考虑机械效率ηmh和容积效率的理论ηv理论值;数据四舍五入) | |||||||||
| 规格 | 28 | 45 | 71 | 100 | 140/High-S* | ||||
| 排量 | Vg max | cm³ | 28 | 45 | 71 | 100 | 140/140 | ||
| 在 Vg max时最高转速1) | no max | r/min | 3000 | 2600 | 2200 | 2000 | 1800/2050 | ||
| 当进口压力 Pabs 增加或 Vg<Vg max时的最高转速（转速极限） | no max | r/min | 3600 | 3100 | 2600 | 2400 | 2100/2200 | ||
| 最大流量 | no max | qvo max | L/min | 84 | 117 | 156 | 200 | 252/287 | |
| nE=1500r/min | L/min | 42 | 68 | 107 | 150 | 210 | |||
| 最大功率(Δp=250bar) | no max | Po max | kW | 39 | 55 | 73 | 93 | 118/134 | |
| nE=1500r/min | kW | 20 | 32 | 50 | 70 | 98 | |||
| 在Vg max时的最大扭矩(Δp=280bar) | Mmax | Nm | 125 | 200 | 316 | 445 | 623 | ||
| 在Vg max时的最大扭矩(Δp=100bar) | M | Nm | 45 | 72 | 113 | 159 | 223 | ||
| 驱动轴上的惯性矩 | J | kgm2 | 0,0017 | 0,0033 | 0,0083 | 0,0167 | 0,0242 | ||
| 壳体容积 | L | 0,7 | 1,0 | 1,6 | 2,2 | 3,0 | |||
| 重量(无油时) | m | kg | 15 | 12 | 33 | 45 | 60 | ||
| 驱动轴上允许最大轴向力 | Fax max | N | 1000 | 1500 | 2400 | 4000 | 4800 | ||
| 驱动轴上允许最大径向力2) | Fq max | N | 1200 | 1500 | 1900 | 2300 | 2800 | ||
| 1)上述资料在SO进口压力为绝对压力1bar时有效，如排量减少或进口压力增加，则转速可增加，如图所示 | |||||||||
| 2)如遇更大的径向力，请向我们咨询 | |||||||||
描述

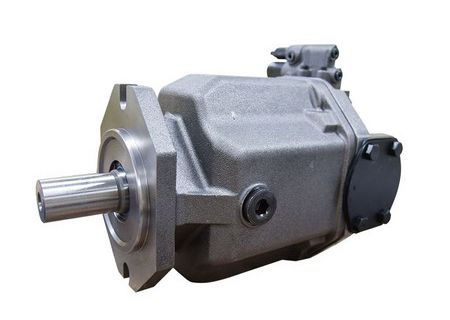

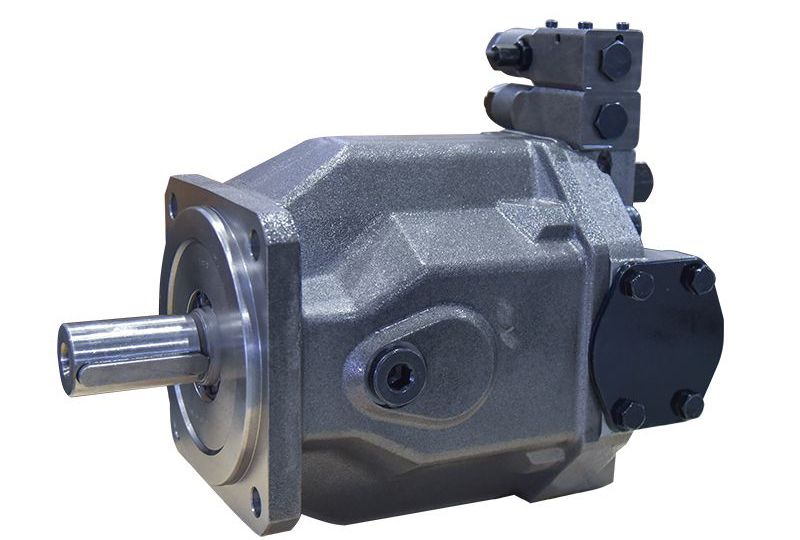

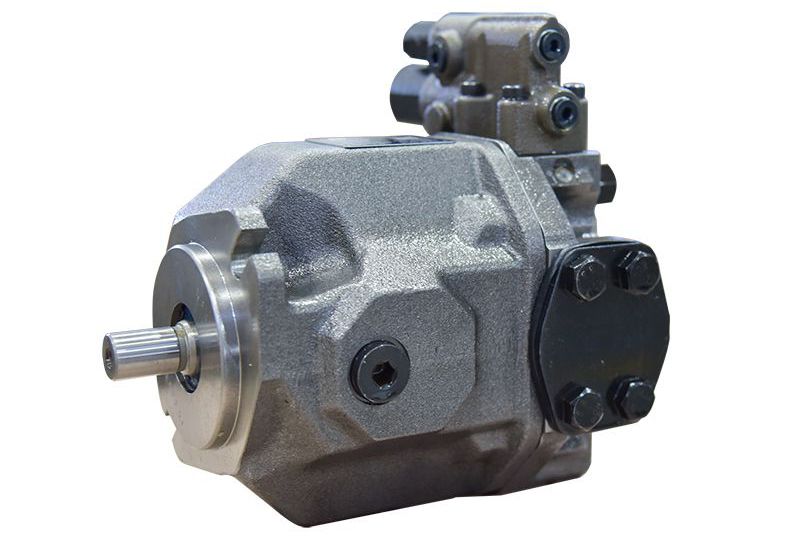

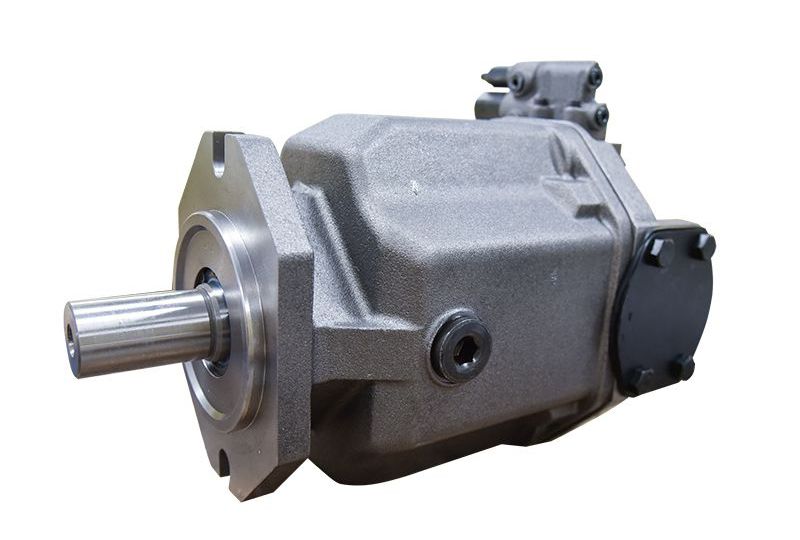

该系列产品用于开式回路的液压驱动轴向柱塞斜盘式结构变量泵。泵的流量与驱动转速及泵排量成正比，通过斜盘的角度变化可无极改变流量。
法兰接口SAE-UNC或SAE-公制具有两个泄油口，高速驱动转速，良好的吸油性能，低噪音，功率/重量比高。并且拥有多种变量方式：恒压、恒功率/恒流量、恒功率，可用于多回路系统的通轴驱动，广泛应用于冶金、矿山、工程机械、船舶、民航地面设备等液压传动领域。
产品应用
煤炭机械
煤炭机械
重型车辆
